Kako lahko troslojna emajlirana žica izboljša električno izolacijo in učinkovitost navijanja

Huaying, specializiran proizvajalec izolirane žice, razvijaTroslojna emajlirana žicaza aplikacije, ki zahtevajo zanesljivo električno izolacijo, dosledno prevodnost in natančno delovanje navitja. Razumevanje njegove konstrukcije, proizvodnega procesa in meril za izbiro pomaga inženirjem in ekipam za nabavo izbrati primerno žico za kompaktno električno in elektronsko opremo.

Troslojna emajlirana žica je zasnovana tako, da združuje električno prevodnost z več zaščitnimi izolacijskimi plastmi. Njegovo delovanje je odvisno od dimenzij prevodnika, materialov prevleke, debeline izolacije, adhezije in doslednosti izdelave. Za inženirje, ki oblikujejo transformatorje, induktorje, tuljave in druge elektromagnetne komponente, te značilnosti vplivajo na učinkovitost navijanja, električno zanesljivost in dolgoročno stabilnost delovanja. V tem priročniku so razloženi principi delovanja, ključne prednosti, proizvodni vidiki, scenariji uporabe in dejavniki nakupa, povezani s troslojno izolirano navijalno žico. Predstavlja tudi Huayingove proizvodne zmogljivosti in nudi praktična vprašanja, ki bi jih morali kupci vprašati, preden izberejo specifikacijo žice.

Kazalo

1. Kaj je troslojna emajlirana žica?
2. Kako deluje njegova struktura in materialna sestava?
3. Katere so glavne prednosti delovanja?
4. Kako se izdeluje troslojna emajlirana žica?
5. Kje se uporablja troslojna emajlirana žica?
6. Kako primerjate specifikacije žice?
7. Kako naj kupci izberejo pravo žico?
8. Kaj morate vedeti o Huayingu?
9. Pogosto zastavljena vprašanja
10. Zaključek

1. Kaj je troslojna emajlirana žica?

Troslojna emajlirana žica je prevodna žica, zasnovana z več izolacijskimi prevlekami ali plastmi, ki pomagajo pri električni izolaciji prevodnika od okoliških komponent. Odvisno od zasnove izdelka je vodnik lahko izdelan iz bakra ali drugega določenega prevodnega materiala, medtem ko je izolacijski sistem izbran glede na električne, toplotne in mehanske zahteve.

Za razliko od prevodnika, zaščitenega z eno samo prevleko, troslojna izolacijska zasnova zagotavlja več zaščitnih ovir. Ta konstrukcija lahko izboljša zanesljivost izolacije in pomaga proizvajalcem razviti kompaktne elektromagnetne komponente, kjer je prostor za navijanje omejen.

Izraza ne smemo zamenjevati z vsako vrsto trojno izolirane žice. Emajlirana navijalna žica in trojno izolirana žica imata lahko različne sisteme premazov, konstrukcijske metode in zahteve glede skladnosti. Kupci bi morali zato preveriti natančno strukturo izdelka, namesto da domnevajo, da imajo vse trislojne žice enake lastnosti delovanja.

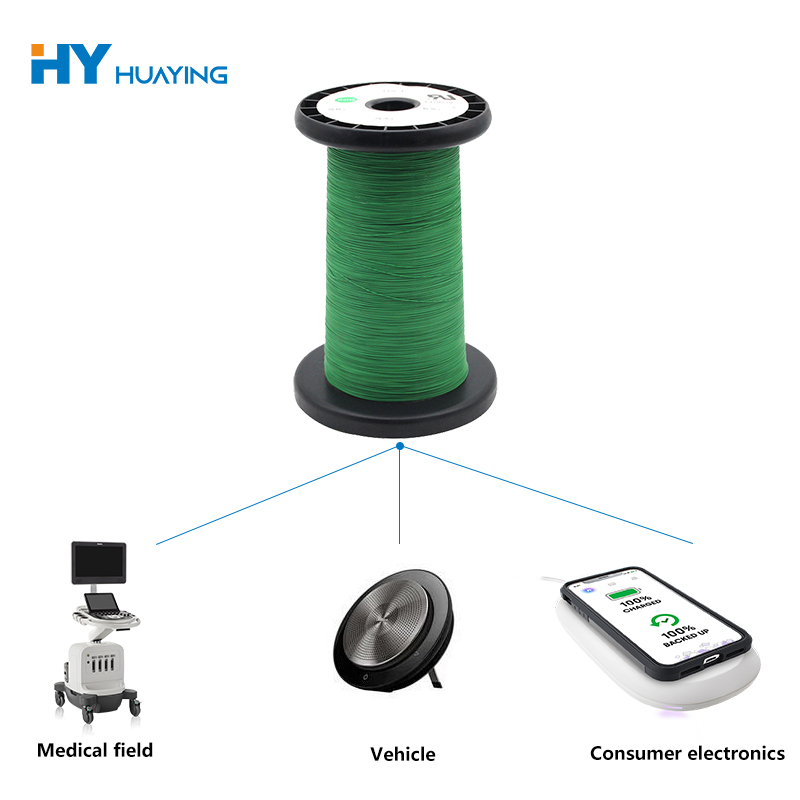

Za več informacij o razpoložljivem izdelku obiščite stran izdelka Huaying Troslojna emajlirana žica.

2. Kako delujeta njegova struktura in materialna sestava?

Učinkovitost troslojne žice za navijanje je odvisna od tega, kako prevodnik in izolacijski sistem delujeta skupaj. Vsaka komponenta prispeva k splošnim električnim in mehanskim lastnostim žice.

• Prevodno jedro:Skozi navitje prenaša električni tok. Material prevodnika, mere preseka in konfiguracija pramenov vplivajo na električni upor in sposobnost prenosa toka.
• Primarna izolacijska plast:Zagotavlja začetno električno pregrado med prevodnikom in sosednjimi zavoji ali komponentami.
• Vmesni sloj izolacije:Doda še eno zaščitno pregrado in prispeva k celotnemu izolacijskemu sistemu.
• Zunanja izolacijska plast:Pomaga zaščititi spodnje plasti med rokovanjem, navijanjem in sestavljanjem, odvisno od lastnosti materiala.

Dejanska sestava se razlikuje glede na specifikacijo izdelka. Informacije o izdelku podjetja Huaying opisujejo proizvodni proces, ki vključuje poliamidno folijo, premaz z visoko izolacijo in steklena vlakna. Kupci morajo potrditi natančno zaporedje materialov in konstrukcijo za izbrani model, preden ga vključijo v dizajn.

Posebno pomembna je debelina izolacije. Preveč tanka izolacija morda ne bo dosegla zahtevane dielektrične lastnosti, medtem ko lahko nepotrebno debela izolacija poveča končni premer žice in zmanjša prostor, ki je na voljo za navijanje. Uravnotežena zasnova podpira tako električno zanesljivost kot učinkovito pakiranje komponent.

3. Katere so glavne prednosti delovanja?

Zanesljiva električna izolacija

Več izolacijskih plasti lahko zagotovi dodatno zaščito pred električnim stikom med sosednjimi vodniki in okoliškimi komponentami. Dejanska dielektrična trdnost je odvisna od izolacijskih materialov, debeline, kakovosti proizvodnje in preskusnih pogojev. Inženirji morajo potrditi zahtevano vzdržljivo napetost in veljavne standarde, preden odobrijo žico za varnostno kritično opremo.

Potencial za kompaktne zasnove navitij

Kjer izolacijski sistem izpolnjuje električne zahteve aplikacije, lahko skrbno optimizirana žična konstrukcija pomaga zmanjšati potrebo po dodatnih izolacijskih materialih. Posledični prihranek prostora je odvisen od zasnove komponent in posebnih izolacijskih zahtev; ne smejo se predpostavljati brez pregleda ustreznih standardov.

Dosledna kakovost izdelave

Enotne dimenzije prevodnikov in izolacijski premazi podpirajo predvidljivo obnašanje navitja. Napake na prevleki, nedosledni premeri ali slaba oprijemljivost lahko povzročijo težave med samodejnim navijanjem in lahko vplivajo na zanesljivost končne komponente.

Premisleki o dolgoročnih stroških

Izbira žice bi morala predstavljati več kot začetna nakupna cena. Dosledna kakovost lahko pomaga zmanjšati proizvodne napake, predelave in vzdrževanje, povezane z okvarami, povezanimi z izolacijo. Dejanska stroškovna korist je odvisna od pogojev uporabe, življenjske dobe izdelka, izkoristka izdelave in kakovosti alternativnih materialov, ki se ocenjujejo.

Te ugodnosti so pogojene z izbiro ustrezne specifikacije in preverjanjem njene učinkovitosti. Nobena zasnova izolacije ne odpravlja potrebe po ustrezni električni zaščiti, testiranju in zasnovi varne opreme.

4. Kako se izdeluje troslojna emajlirana žica?

Doslednost izdelave je bistvenega pomena, ker morata prevodnik in izolacija ostati enotna po dolžini končne žice. Huaying opisuje več pomembnih faz v svojem proizvodnem procesu.

1. Vlečenje žice:Prevodni material se nariše na zahtevane dimenzije. Kakovost površine in dimenzijska doslednost sta pomembni za nadaljnje premazovanje.
2. Žarjenje:Nadzorovana toplotna obdelava lahko prilagodi mehanske lastnosti prevodnika in mu pomaga doseči lastnosti, potrebne za navijanje in nadaljnjo obdelavo.
3. Uporaba izolacije:Premazni ali izolacijski materiali se nanesejo v skladu z navedeno konstrukcijo izdelka. Enotna pokritost pomaga omejiti tanke madeže in druge morebitne napake.
4. Nadzor debeline:Proizvajalec nadzoruje dimenzije izolacije, da doseže zahtevani končni premer in električno zmogljivost.
5. Utrjevanje:Kadar premazni sistem zahteva strjevanje, nadzorovana obdelava pomaga razviti predvidene lastnosti premaza in oprijem.
6. Končni pregled:Ustrezni dimenzijski, vizualni, električni in mehanski pregledi pomagajo preveriti skladnost s specifikacijo izdelka.

Huayingova stran o izdelku poroča o natančnosti nadzora debeline ±0,005 mm za opisani postopek premazovanja. Kupci morajo potrditi referenco meritev, veljavni model in metodo pregleda, ko to številko uporabljajo kot zahtevo za javno naročilo.

Za inženirske ekipe najbolj uporabna dokumentacija o kakovosti vključuje opredeljeno specifikacijo izdelka, inšpekcijska merila, informacije o sledljivosti, kjer so na voljo, in rezultate preskusov, ki ustrezajo predvideni uporabi.

5. Kje se uporablja troslojna emajlirana žica?

Troslojno izolirano navijalno žico je mogoče upoštevati pri električnih in elektronskih izdelkih, pri katerih so pomembni zanesljivost izolacije, kompaktno navijanje in dosledna prevodnost. Primernost je odvisna od dejanskih specifikacij žice in pogojev delovanja opreme.

• Transformatorji:Vodniki za navijanje morajo izpolnjevati zahteve glede napetosti, temperature, izolacije in dimenzij komponente.
• Induktorji in dušilke:Ustrezna navijalna žica podpira zasnove magnetnih komponent, ki se uporabljajo v vezjih za pretvorbo moči in filtriranje.
• Stikalni napajalniki:Značilnosti izolacije in vodnika morajo biti združljive s frekvenco preklopa, napetostjo, toplotnimi pogoji in veljavnimi varnostnimi zahtevami.
• Elektronska oprema:Kompaktni napajalni moduli in drugi električni sklopi imajo lahko koristi od žice za navijanje, izbrane za omejen prostor za namestitev.
• Industrijski električni sistemi:Komponente za navijanje po meri zahtevajo specifikacije žice, ki se ujemajo z njihovimi delovnimi cikli in okoljskimi pogoji.

Preden izberejo žico za katero koli od teh aplikacij, morajo inženirji oceniti dvig temperature, električno obremenitev, napetost navitja, delovno frekvenco, izpostavljenost vlagi in ustrezne certifikacijske zahteve. Primernost izdelka za en transformator ali napajalnik ne pomeni samodejno primernosti za vsako zasnovo.

6. Kako primerjate specifikacije žice?

Primerjava specifikacij je bolj zanesljiva kot izbira žice samo na podlagi imena izdelka. Naslednja tabela povzema glavne parametre, ki bi jih morali kupci pregledati.

Huaying na svoji strani z izdelkom objavlja primere konfiguracij prevodnikov, ciljne vrednosti celotnega premera in vrednosti upornosti prevodnikov. Ker so vrednosti specifične za model, naj si kupci ogledajo prvotno tabelo specifikacij in zahtevajo potrditev, preden uporabijo katero koli številko v inženirskih izračunih.

Referenca: specifikacije troslojne emajlirane žice podjetja Huaying.

7. Kako naj kupci izberejo pravo žico?

Izbira prave žice se začne z aplikacijo in ne s splošno trditvijo o izolacijski učinkovitosti. Ekipe za nabavo in oblikovalci lahko uporabijo naslednji kontrolni seznam, da zožijo ustrezne možnosti.

• Določite električne zahteve:Navedite delovno napetost, pričakovani tok, frekvenco, zahteve glede dielektrične odpornosti in sprejemljivo upornost.
• Potrdite toplotne pogoje:Določite pričakovano delovno temperaturo, dvig temperature, način hlajenja in delovni cikel.
• Preverite omejitve navijanja:Določite razpoložljivo okno za navijanje, zahtevani končni premer, radij upogibanja in omejitve proizvodne opreme.
• Preverite izolacijski sistem:Zahtevajte podrobnosti o materialih plasti, tolerancah debeline, adheziji in ustreznih električnih preskusnih metodah.
• Preglejte potrebe skladnosti:Določite standarde in odobritve, potrebne za končno opremo in ciljni trg.
• Ocenite doslednost proizvodnje:Vprašajte o inšpekcijskih postopkih, doslednosti serije, pakiranju in dokumentaciji o sledljivosti.
• Po potrebi zahtevajte vzorce:Preizkusite vzorčno žico z dejanskim postopkom navijanja in zasnovo komponent, preden odobrite serijsko proizvodnjo.

Jasna tehnična poizvedba mora vključevati risbe ali dimenzionalne cilje, letno ali serijsko povpraševanje, delovne pogoje, zahtevane standarde in morebitna posebna pakiranja ali pričakovanja glede dostave. Te informacije pomagajo dobavitelju ugotoviti, ali je obstoječi model primeren ali je potrebna ocena prilagojene specifikacije.

8. Kaj morate vedeti o Huayingu?

Huizhou Huaying Electronic Technology Co., Ltd. dobavlja izdelke z izoliranimi žicami in opisuje svojo osredotočenost na razvoj izdelkov, kakovost izdelave in podporo strankam. V skladu z informacijami o izdelkih podjetja proizvodni proces troslojne emajlirane žice vključuje vlečenje žice, žarjenje, nanašanje izolacije, nadzorovano utrjevanje in nadzor dimenzij.

Podjetje prav tako poroča, da ima več kot 10 patentov in ekipo za raziskave in razvoj, ki šteje več kot 20 ljudi. Te številke, ki jih poroča podjetje, zagotavljajo ozadje njegovih navedenih razvojnih zmogljivosti, vendar bi morali kupci zahtevati ustrezno dokumentacijo, ko so za odobritev dobavitelja potrebni lastništvo patenta, tehnične kvalifikacije ali drugi dokazi.

Pri ocenjevanju podjetja Huaying ali drugega dobavitelja žice bi morale nabavne ekipe upoštevati več kot poverilnice podjetja. Najpomembnejša vprašanja se nanašajo na to, ali se predlagana žica ujema z aplikacijo, ali so na voljo zahtevani zapisi o kakovosti in ali lahko vzorci in proizvodne serije dosledno izpolnjujejo dogovorjene specifikacije.

Za podrobnosti o posameznem izdelku uporabite uradno stran s troslojno emajlirano žico Huaying kot izhodišče za tehnično razpravo.

9. Pogosto zastavljena vprašanja

1. Kaj je glavni namen troslojne emajlirane žice?

Njegov glavni namen je združiti prevodno jedro z več plastmi izolacije, kar pomaga ločiti prevodnik od sosednjih zavojev in okoliških komponent. Dejanska raven zaščite je odvisna od konstrukcije žice, lastnosti materiala in preverjenih rezultatov testiranja.

2. Ali je troslojna emajlirana žica enaka trojno izolirani žici?

Ni nujno. Izrazi lahko opisujejo sorodne izdelke, vendar se prevodnik, izolacijski materiali, način prevleke in zahteve glede skladnosti lahko razlikujejo. Vedno potrdite podrobno konstrukcijo in veljavni standard izdelka, preden oba obravnavate kot zamenljiva.

3. Kateri dejavniki določajo električno zmogljivost žice?

Pomembni dejavniki vključujejo material in dimenzije prevodnika, električni upor, debelino izolacije, dielektrično trdnost, temperaturno oceno in doslednost izdelave. Učinkovitost je treba oceniti z uporabo specifikacij in preskusnih pogojev, ki ustrezajo predvideni opremi.

4. Ali je mogoče troslojno emajlirano žico prilagoditi?

Glede na proizvajalčeve zmogljivosti in proizvodne zahteve je možna prilagoditev. Kupci bi morali zagotoviti ciljno velikost vodnika, končni premer, zahteve glede izolacije, električne parametre in pričakovano količino naročila, da bi ugotovili izvedljivost.

5. Kako lahko kupci preverijo kakovost izdelka, preden oddajo množično naročilo?

Zahtevajte trenutni tehnični list, ustrezne inšpekcijske zapise in razpoložljivo dokumentacijo o skladnosti. Kjer je primerno, ovrednotite vzorce z dimenzijskimi pregledi, preskusi navijanja in električnimi preskusi, izvedenimi v skladu z zahtevami aplikacije.

6. Katere informacije mora vsebovati zahteva za ponudbo?

Vključite zahtevani model žice ali risbo, mere prevodnika, konstrukcijo izolacije, ciljno električno zmogljivost, veljavne standarde, količino naročila, cilj dostave in vse zahteve glede testiranja ali pakiranja. Popolna zahteva naredi tehnično oceno in ponudbo učinkovitejšo.

10. Zaključek

Troslojna emajlirana žica lahko podpira električne konstrukcije, ki zahtevajo zanesljivo izolacijo, dosledno prevodnost in učinkovito navijanje. Izbira pravega izdelka zahteva skrbno primerjavo dimenzij prevodnika, izolacijske konstrukcije, dielektrične lastnosti, toplotnih omejitev in kakovosti izdelave. S potrditvijo teh dejavnikov pred proizvodnjo lahko inženirji in ekipe za nabavo zmanjšajo neskladja v specifikacijah in sprejemajo bolj premišljene odločitve o nakupu. Če nabavljate izolirano navijalno žico za transformatorje, induktorje ali druge električne aplikacije,kontaktirajte Huayingda razpravljamo o vaših tehničnih zahtevah, zahtevamo specifikacije izdelka in raziščemo primerno rešitev za vaš projekt.
